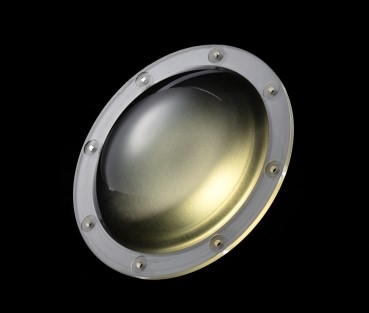

高增益介質透鏡
高增益介質透鏡可起到準直和聚焦的作用，被廣泛用于光譜儀、成像系統及毫米波太赫茲研究等產品和相關領域中。我司提供從毫米波頻段到太赫茲頻段的不同種類高增益介質透鏡，包括常見的平凸非球面透鏡、聚焦透鏡、厚度更小的菲涅爾透鏡、透鏡陣列等。
準直透鏡參數
|
型 號 |
性能指標 |
|||||
|
中心頻率 (GHz) |
最大增益 (dBi) |
直徑 (mm) |
焦距 (mm) |
中心厚度 (mm) |
邊厚 (mm) |
|
|
LLLENS-F-140-80 |
140 |
35.0 |
80 |
55 |
4.6 |
1.2 |
|
LLLENS-F-220-60 |
220 |
35.6 |
60 |
38 |
3 |
0.8 |
|
LLLENS-F-290-50 |
290 |
31.1 |
50 |
15 |
3.4 |
1.2 |
|
LLLENS-AS-92.5-156 |
92.5 |
41.6 |
156 |
114.6 |
31.2 |
1 |
|
LLLENS-AS-272.5-65.1 |
272.5 |
41.2 |
65.1 |
36.5 |
13.2 |
2 |
|
LLLENS-AS-62.5-136 |
62.5 |
36.7 |
136 |
88.2 |
29.6 |
2 |
|
LLLENS-AS-195-85.2 |
195 |
40.8 |
85.2 |
50.8 |
17.9 |
2 |
聚焦透鏡參數
|
型 號 |
性能指標 |
||||||
|
中心頻率 (GHz) |
3 dB焦 (mm) |
直徑 (mm) |
焦距 (mm) |
S11 (dB) |
中心厚度 (mm) |
邊厚 (mm) |
|
|
LLLENS-FC-62.5-84 |
62.5 |
8.5 |
84 |
47 |
≤ -12 |
35.2 |
4 |
|
LLLENS-FC-92.5-156 |
92.5 |
13 |
156 |
105 |
≤ -13.5 |
62.6 |
2 |
|
LLLENS-FC-195-54.9 |
195 |
9.6 |
54.9 |
25.5 |
≤ -13 |
21.9 |
4 |

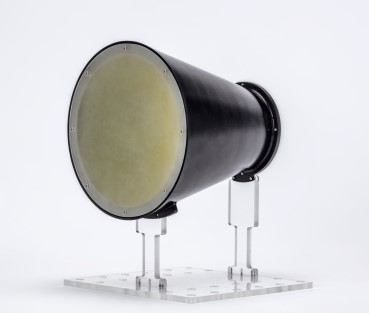

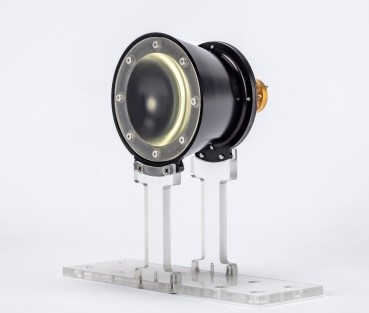

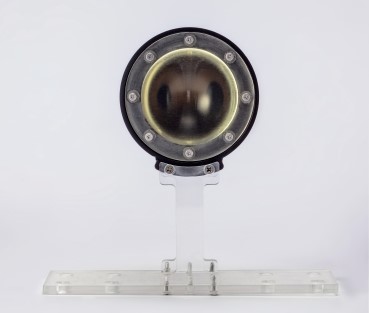

透鏡天線
透鏡天線通過融合透鏡的波前調控能力與喇叭天線的輻射特性，實現高增益、窄波束寬度和低副瓣電平的性能提升。廣泛應用于通信、雷達等領域的系統優化，以及毫米波太赫茲測試、成像系統、無損檢測、物質鑒別和材料特性參數提取等領域。 基于新型材料開發，在相同設計下，我司產品能在更大程度上減小多路徑傳播對信號的影響，增強信號穩定性、可靠性，提高系統的數據傳輸速率、信號傳輸強度、分辨率和精準度，外觀更加輕巧緊湊。
我司擁有獨立開發能力和成熟的加工能力，能根據客戶需要進行特定設計。
|
性能指標 |
單位 |
型 號 |
|||||
|
LLHLA-AS-5075-30 |
LLHLA-AS-5075-35 |
LLHLA-AS-75110-40 |
LLHLA-AS-110170-40 |
LLHLA-AS-170220-40 |
LLHLA-AS-220325-40 |
||
|
工作頻帶 |
GHz |
50 - 75 |
50 - 75 |
75 - 110 |
110 - 170 |
170 - 220 |
220 - 325 |
|
增益 |
dBi |
30.2 |
35.3 |
40.2 |
40.3 |
40.3 |
40.2 |
|
增益范圍 |
dBi |
28.0 - 31.9 |
32.9 - 36.7 |
38.0 - 41.6 |
37.7 - 41.8 |
39.2 - 40.8 |
37.7 - 41.2 |
|
S11 |
dB |
≤ -15.8 |
≤ -15.9 |
≤ -16.9 |
≤ -14.7 |
≤ -18.3 |
≤ -18.3 |
|
3dB波束寬度（E面） |
° |
5.2 |
2.9 |
1.5 |
1.4 |
1.4 |
1.4 |
|
3dB波束寬度（H面） |
° |
5.2 |
2.9 |
1.5 |
1.4 |
1.5 |
1.7 |
|
副瓣電平（E面） |
dB |
-27.0 |
-27.9 |
-29.8 |
-30.5 |
-30.1 |
-28.9 |
|
副瓣電平（H面） |
dB |
-25.6 |
-26.7 |
-32.5 |
-31.9 |
-35.3 |
-31.8 |
|
口徑效率 |
% |
53.1 |
55.3 |
57.5 |
53.8 |
54.0 |
52.6 |
|
極化 |
- |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
|
口徑尺寸 |
mm |
84 |
136 |
156 |
112.4 |
85.2 |
65.1 |
|
整體長度 |
mm |
91.7 |
141.8 |
169.1 |
116.8 |
78.5 |
45.5 |
|
波導型號 |
- |
WR-15 |
WR-15 |
WR-10 |
WR-6 |
WR-4 |
WR-3 |
|
工作溫度 |
℃ |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |

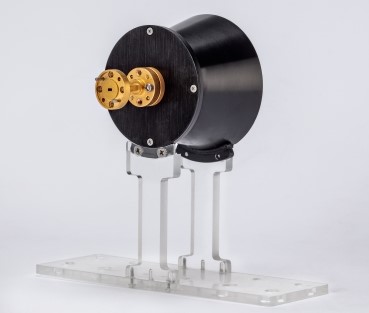

“倍頻+喇叭+透鏡”模組
“倍頻+喇叭+透鏡”系列產品是集信號倍頻、波束控制和功率增強于一體的高性能電磁波處理系統，可廣泛應用于雷達衛星通信系統、高精度物體探測、環境監測、長距離無線通信等工程領域，同時為太赫茲波譜分析、新型材料開發等前沿科學研究提供關鍵技術支持。此類產品具有的高性能、易于集成等優勢，對提高信號的傳輸質量，物體檢測精準度和系統穩定性方面效果顯著。
|
性能指標 |
單位 |
型 號 |
||||
|
LLFMTX-AS-5075-35 |
LLFMRX-AS-5075-35 |
LLFMTX-AS-75110-40 |
LLFDTX-AS-75110-30 |
LLFMRX-AS-75110-40 |
||
|
工作模式 |
- |
混頻 |
混頻 |
混頻 |
倍頻 |
混頻 |
|
射頻支持頻率范圍 |
GHz |
50 - 75 |
50 - 75 |
75 - 110 |
75 - 110 |
75 - 110 |
|
本振輸入頻率范圍 |
GHz |
12.5 - 18.75 |
12.5 - 18.75 |
12.5 - 18.4 |
12.5 - 18.4 |
12.5 - 18.4 |
|
本振輸入功率范圍 |
dBm |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
|
中頻支持頻率范圍 |
GHz |
2 - 20 |
2 - 20 |
2 - 20 |
0.001 - 6 |
2 - 20 |
|
中頻輸入功率范圍 |
dBm |
≤ -20 |
- |
≤ -20 |
- |
- |
|
EIRP最大值 |
dBm |
42.9 - 46.7 |
- |
43.0 - 46.6 |
34.8 - 38.5 |
- |
|
透鏡增益范圍 |
dBi |
32.9 - 36.7 |
32.9 - 36.7 |
38.0 - 41.6 |
29.8 - 33.5 |
38.0 - 41.6 |
|
有源部分增益 |
dB |
6±2 |
27±3.5 |
5±2 |
- |
29±3 |
|
3dB波束寬度（E面/H面） |
。 |
2.9 / 2.9 |
2.9 / 2.9 |
1.5 / 1.5 |
4.1 / 4.1 |
1.5 / 1.5 |
|
副瓣電平（E面/H面） |
dB |
-27.9 / -26.7 |
-27.9 / -26.7 |
-29.8 / -32.5 |
-25.9 / -27.3 |
-29.8 / -32.5 |
|
極化 |
- |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
|
供電 |
- |
12 V / 2 A |
12 V / 2 A |
12 V / 1 A |
12 V / 1 A |
12 V / 1 A |
|
口徑尺寸/整體長度 |
mm |
140 / 237.7 |
140 / 237.7 |
160 / 264.9 |
72 / 173.9 |
160 / 264.9 |
|
接口 |
- |
SMA |
SMA |
SMA |
SMA |
SMA |
