PCB印刷電路板
PCB 印刷電路板是用于支持和連接電子元器件的基礎組件。本公司的電路板材料在高頻段內具有極低的介質損耗因子、優異的熱穩定性和尺寸穩定性，可廣泛應用于通信、航空航天電子、高速服務器和數據中心、毫米波雷達、無損檢測及太赫茲成像等領域。
承接各類打樣及中小批量業務，提供定制設計及加工生產一站式服務！
|
項 目 |
參 數 |
參考值 |
|
板材（MCOP） |
介電常數 |
2.35 |
|
損耗角正切 |
0.0005 |
|
|
銅剝離強度 |
2.1 N/mm |
|
|
熱膨脹系數 |
X: 69.9; Y: 63.1; Z: 74.9; （ppm/℃） |
|
|
最小厚度 |
0.5 mm |
|
|
最大厚度 |
2.4 mm |
|
|
金屬結構 |
金屬層（銅厚） |
0.5 ~ 6 oz |
|
內層最小線寬線距 |
0.05 mm |
|
|
外層最小線寬線距 |
0.05 mm |
|
|
處理工藝 |
表面處理 |
沉金/沉銀/沉錫/鍍金/噴錫/有機抗氧化 |
|
最小機械鉆孔（直徑） |
0.1 mm |
|
|
最小相鄰孔壁間距 |
0.25 mm |
|
|
導通孔板厚孔徑縱橫比 |
12:1 |

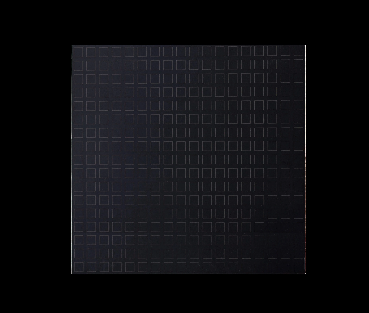

透明電路
透明電路在實現穩定通信功能的基礎上，兼具高可見光透過率的特點，能夠?qū)崿F(xiàn)材料與器件的高度堆疊集成，有效保障汽車與飛行器等平臺的隱蔽性、安全性及美觀性?？蓮V泛應用于室內外信號增強與覆蓋擴展、智能終端透明天線集成、車載 V2X 通信、以及建筑玻璃一體化基站天線系統等新興場景。 我司可提供多種高性能光透明介質基材與導電電路解決方案，具備較強的透明電路設計和加工能力。
光透明介質基材參數
|
指標參數 |
單 位 |
基材種類 |
|||
|
MCOP |
LCOP |
LPMP |
GLASS |
||
|
透光度 |
% |
95 |
91 |
94 |
90 |
|
密度 |
g/cm3 |
1.05 |
1.02 |
0.83 |
2.50 |
|
厚度 |
mm |
0.8~2.4 |
2~25 |
5 / 6 / 8 / 10 |
0.55 / 0.7 /1.1 |
|
介電常數 |
N/A |
2.35 |
2.3 |
2.11 |
5.5 |
|
損耗角正切 |
N/A |
0.0005 |
0.0007 |
0.0008 |
0.01 |
|
耐溫特性 |
℃ |
200 |
130 |
150 |
300 |
光透明導體電路參數
|
項目 |
參 數 |
參考值 |
|
膜層基材 |
透光度 |
91% 以上 |
|
常規厚度 |
50 um、125 um |
|
|
非常規厚度 |
100 um、188 um |
|
|
導體圖形 |
電路類型 |
銅細線、銅網格線、氧化銦錫、納米銀 |
|
最小線寬 |
3 um（建議30、50 um） |
|
|
最小線距 |
10 um（建議50、60 um） |
|
|
導體層類型 |
整面金屬層 |
方阻：0.05 ohm/sq |
|
絲網金屬層 |
方阻：0.8 -1 ohm/sq 透光度：80-85 % |
