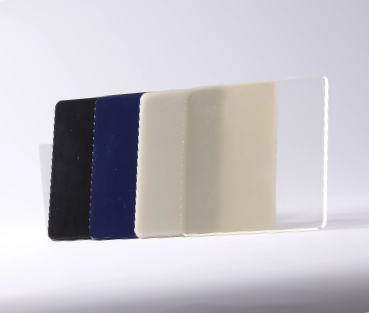

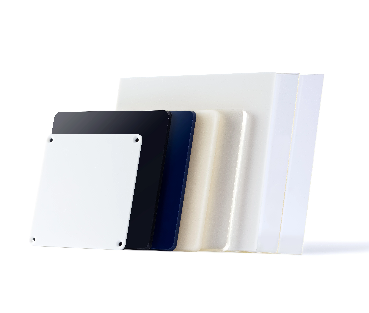

純介質基材
本公司開發的純介質基材具有低介電常數、低損耗、低色散的特點以及穩定的電磁性能,在高頻高速電路應用上表現極其出色。作為提升系統性能和可靠性的核心材料,它能顯著降低信號損失、增強系統傳輸效率和整體性能,可廣泛用于太赫茲器件、微波毫米波通信、雷達系統、高頻電路板、光電器件等領域。
厚度尺寸、顏色、透明/不透明 均可定制
性能指標 |
單 位 |
MCOP |
工作頻段 |
GHz |
1-100 |
介電常數dk |
N/A |
2.35 |
損耗因子df |
N/A |
0.0005 |
吸水率 |
% |
0.01 |
熱膨脹系數CTE(0-100 ℃) |
ppm/℃ |
X: 69.9; Y: 63.1; Z: 74.9; |
熱導率(50-80 ℃) |
W/(m·K) |
0.121 |
拉伸彈性模量 |
MPa |
2760 |
拉伸破壞強度 |
MPa |
57.1 |
拉伸破壞伸率 |
% |
2.2 |
熱分解溫度 |
℃ |
450 |
密度 |
g/cm3 |
1.05 |
阻燃性 |
N/A |
HB |
耐溫特性 |
℃ |
≤ 200 |

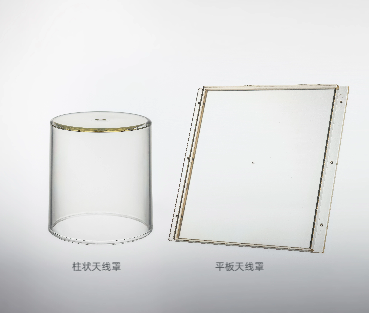

天線罩
天線罩是保護天線系統免受外部環境影響的結構物件,起到保護天線和屏蔽電磁的作用。本公司生產的天線罩具有低損耗、輕質化、寬頻帶覆蓋、高強度抗沖擊性及高可見光透明性等特點,可保證電磁信號在各種復雜環境下高效通過,提高信號傳輸質量、穩定性和可靠性,適用于各類通訊基站、衛星通信、無人機和航空航天等通信/雷達系統。
可根據客戶需要提供定制設計及加工服務
性能指標 |
單 位 |
型 號 |
|||
LLRAD-C24-030-TT |
LLRAD-F43-025-WE |
LLRAD-F77-038-BK |
LLRAD-F43SH-025-WE |
||
設計中心頻段 |
GHz |
24 |
43 |
77 |
43 |
顏色 |
- |
透明 |
白色 |
黑色 |
白色 |
規格尺寸說明 |
- |
柱狀 壁厚約 3 毫米 |
平板狀 厚約 2.5 毫米 |
平板狀 厚約3.8 毫米 |
平板狀 厚約2.5 毫米 |
插損(透波率) |
dB (%) |
0.4(91.2%) |
0.4(91.2%) |
0.5(89.2%) |
0.5(89.2%) |
材質 |
- |
MCOP |
MCOP |
MCOP |
MCOP |
介電常數 |
- |
2.35 |
2.35 |
2.35 |
2.35 |
損耗因子 |
- |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
拉伸彈性模量 |
MPa |
2760 |
2760 |
2760 |
2760 |
拉伸破壞強度 |
MPa |
57.1 |
57.1 |
57.1 |
57.1 |
缺口沖擊 |
KJ/m2 |
1.2 |
1.2 |
1.2 |
1.2 |

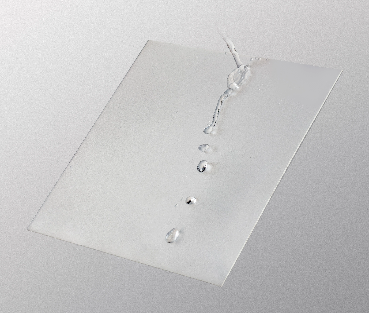

滾動角 |
° |
- |
- |
- |
< 5 |
水接觸角 |
° |
- |
- |
- |
> 160 |
油接觸角 |
° |
- |
- |
- |
> 130 |
環境溫度 |
℃ |
≤ 200 |
≤ 200 |
≤ 200 |
≤ 150 |
